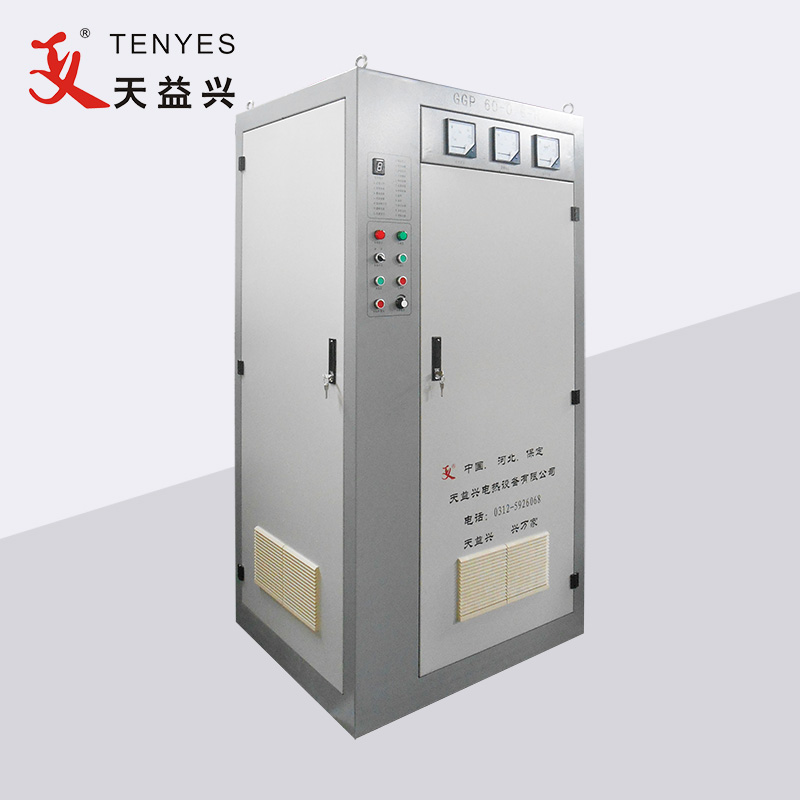

TENYES 60KW Բարձր հաճախականությամբ խողովակների եռակցման մեքենան նախատեսված է պողպատե խողովակի/խողովակի ուղիղ կարի ինդուկցիոն եռակցման համար: Եռակցողի ամբողջ հավաքածուն բաղկացած է ուղղիչ պահարանից, ինվերտորային պահարանից (անցք պահարանից), փափուկ ջրի համար շրջանառվող հովացման համակարգից, կենտրոնական կառավարման վահանակից, ելքային ավտոբուսից, ինդուկցիոն/շփման եռակցման համակարգից և այլն: Պինդ վիճակում բարձր հաճախականությամբ եռակցման մեքենան նախագծված է շարունակական գործողությունների համաձայն:
Inverter-ի ելքային կաբինետը, որն ապահովում է պողպատե խողովակների եռակցման բարձր հաճախականության էլեկտրամատակարարում, IRFP460 և ամերիկյան IR կորպորացիայի և Գերմանիայի IXYS կորպորացիայի արագ վերականգնման դիոդը (FRD) DSEI60-06P, օգտագործվում են էլեկտրաէներգիայի փոխարկիչ ձևավորելու համար որպես հիմնական էներգիայի սարք: Միաշերտ էներգիայի մոդուլի ելքային հզորությունը 50 ԿՎտ-ից ավելի է, որն ընդունում է 2 շերտ հզորության մոդուլը (հակադրություն 100 ԿՎտ-ին) ամբողջ մեքենային զուգահեռ: Գնահատված աշխատանքային հաճախականությունը 450 ԿՀց է: Ամբողջ մեքենայի առավելագույն ելքային հզորությունը կարող է հասնել 100 ԿՎտ: Նույն ուժային մոդուլներն ունեն փոխանակելիություն:
Գնահատված ելքային հզորությունը՝ 60 կՎտ
Եռակցման ռեժիմը `ինդուկցիոն տեսակը
Գնահատված DC լարումը` 250 Վ
Գնահատված DC հոսանք՝ 250A
Գնահատված հաճախականությունը՝ 450KHZ
Ամբողջ արդյունավետությունը՝ η≥85%
Էլեկտրամատակարարման լարումը. 3 փուլ 380V/50Hz (սարքավորումը կարող է աշխատել 380V±5%) լարման վրա
Էլեկտրաէներգիայի բաշխման հզորությունը՝ ≥65 կՎԱ
Հզորության գործակիցը՝ ≥0,85
Էներգամատակարարման մալուխ՝ պլաստիկով ծածկված պղնձե մալուխի յուրաքանչյուր փուլ ≥70 մմ2, հողային մետաղալար≥20մմ2
Նկարագրություն |
Կոմպոզիցիա / Մոդել |
Քանակ. |
60KW Բարձր հաճախականությամբ խողովակների եռակցման մեքենա |
Ուղղիչ պահարան |
1 |
Inverter պահարան |
1 |
|
մխիթարել |
1 |
|
Տրանսֆորմատոր |
1 |
|
Ջուր-ջուր հովացման համակարգ |
1 |
