150KW բարձր հաճախականությամբ խողովակների եռակցման մեքենա

TENYES 150KW բարձր հաճախականությամբ խողովակների եռակցման մեքենան ընդունում է եռաֆազ AC (գծի լարումը 380V, հաճախականությունը 50HZ) աստիճանաբար ներքև տրանսֆորմատորի միջոցով անցեք ուղղիչ կամուրջին (SCR եռաֆազ ամբողջական հսկողության ուղղիչ կամուրջ) դառնում իմպուլսային ուղղակի հոսանք, և այս DC-ն ֆիլտրի ալիքի միջոցով: մտեք ինվերտորային կամրջի մեջ (ընդունում է բարձր հզորության տրանզիստորի MOSFET-ը) վերածվում է բարձր հաճախականության հոսանքի, և այս բարձր հաճախականության հոսանքը մատակարարում է բեռնմանը և կարող է օգտագործվել խողովակի եռակցման համար: Inverter կամուրջը ընդունում է մոդուլների կառուցվածքը, և յուրաքանչյուր զույգ ինվերտորային էներգաբլոկը կարող է 50 կՎտ-ից բարձր ելք ունենալ, տարբեր էներգիայի սարքավորումներ և օգտագործել տարբեր էներգաբլոկների քանակություն, բայց հիմնական կառուցվածքը նույնն է: Տանկի միացումն ընդունում է սերիական և զուգահեռ կառուցվածք, առանց ելքային եռակցման տրանսֆորմատորի, առանց բարձր լարման և նվազեցնում է առաքման կորուստը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

150 ԿՎտ բարձր հաճախականությամբ խողովակների եռակցման մեքենա արտահանում Եթովպիա

150 ԿՎտ բարձր հաճախականությամբ խողովակների եռակցման մեքենա արտահանում Կամբոջա

150 ԿՎտ բարձր հաճախականությամբ խողովակների եռակցման մեքենայի տեխնիկական պարամետրեր

Գնահատված ելքային հզորությունը՝ 150 կՎտ

Եռակցման ռեժիմ՝ ինդուկցիոն տեսակ

Գնահատված DC լարումը` 240 Վ

Գնահատված DC հոսանք՝ 750A

Գնահատված հաճախականությունը՝ 400KHZ

Ամբողջ արդյունավետությունը՝ η≥85%

Էլեկտրամատակարարման լարումը. 3 փուլ 380V/50Hz (սարքավորումը կարող է աշխատել 380V±5%) լարման վրա

Էլեկտրաէներգիայի բաշխման հզորությունը՝ ≥200 կՎԱ

Հզորության գործակից՝≥0,85

Էներգամատակարարման մալուխ՝ պլաստիկով ծածկված պղնձե մալուխի յուրաքանչյուր փուլ ≥150 մմ², հողային մետաղալար≥75մմ²

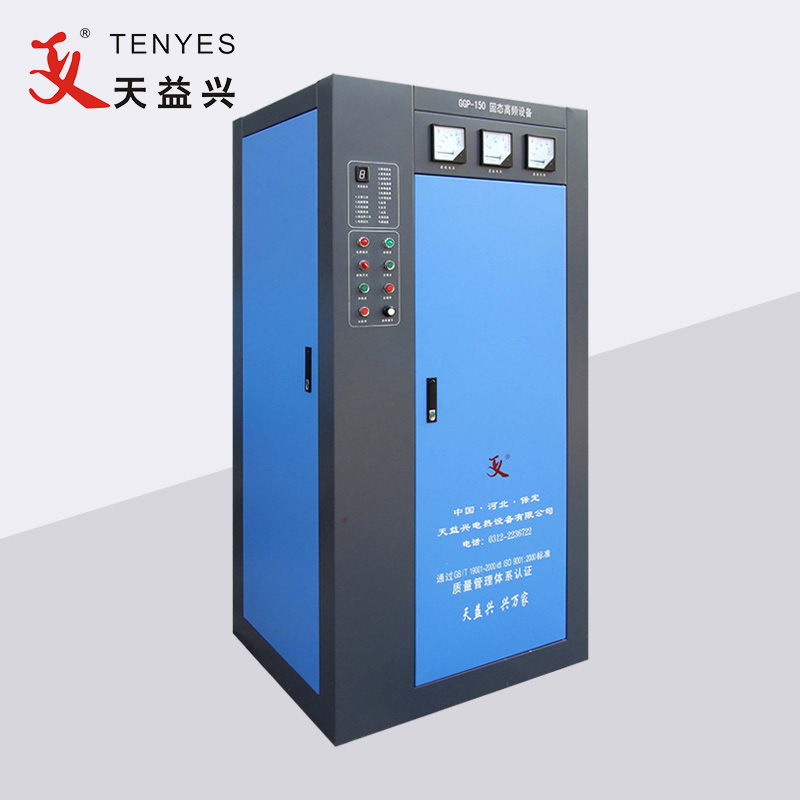

Inverter ելքային կաբինետ

Ապահովելով պողպատե խողովակների/խողովակների եռակցման բարձր հաճախականության էլեկտրամատակարարում, IRFP460-ը և ամերիկյան IR կորպորացիայի և Գերմանիայի IXYS կորպորացիայի արագ վերականգնման դիոդը (FRD) DSEI60-06P-ն օգտագործվում են էլեկտրաէներգիայի փոխարկիչ ձևավորելու համար որպես հիմնական էներգիայի սարք: Միաշերտ էներգիայի մոդուլի ելքային հզորությունը ավելի քան 50 ԿՎտ է, 150 ԿՎտ բարձր հաճախականությամբ խողովակների եռակցման մեքենա, որն ընդունում է 3 շերտ հզորության մոդուլը (հակադրություն 150 կՎտ-ին) ամբողջ մեքենային զուգահեռ: Գնահատված աշխատանքային հաճախականությունը 350 ԿՀց է: Ամբողջ մեքենայի առավելագույն ելքային հզորությունը կարող է մեծ լինել 150 ԿՎտ-ից: Նույն ուժային մոդուլներն ունեն փոխանակելիություն:

Կառավարման միացումն ընդունում է միկրոհամակարգիչը որպես միջուկ և կարգավորում այլ ծայրամասային սարքեր: Կառավարման բոլոր բաղադրիչները ինտեգրված են երկու տախտակների մեջ (մեկը ուղղիչ է, մյուսը՝ ինվերտոր): Համակարգչային ծրագրաշարի և սարքաշարի հիանալի գործառույթը լիարժեք խաղալու հիման վրա, ուղղիչի և ինվերտորի լավագույն կարգավորումը և բարձր հաճախականությամբ վակուումային խողովակի բնօրինակ սարքավորումների համեմատությամբ, այն ունի հետևյալ առավելությունները.

Եռակցված խողովակի որակը լավ է. Համեմատությունը ցույց է տալիս, որ եռակցված հանգույցի լայնությունը և տաքացումը հավասար են, և եռակցման փոսերը քիչ են:

Էներգիայի պահպանում. Թեստերը ցույց են տալիս, որ այս սարքը խնայում է էլեկտրական էներգիան ավելի քան 30%-ով, համեմատած նույն տեխնիկական պայմանների այլ վակուումային խողովակների սարքերի հետ՝ նույն աշխատանքային պայմաններում:

Ջրի խնայողություն. ցածր ցրման պատճառով այն չափազանց շատ ջրի կարիք չունի, ուստի ջրի սպառումը ավելի քան 50%-ով պակաս է, քան նույն բնութագրի էլեկտրոնային խողովակը:

Փոքր ծավալ, թեթև քաշ. շնորհիվ այն բանի, որ հիմնական ուժային սարքերը (MOSFET, հզորություն և այլն) բոլորը փոքր են, և չկան սարքեր, ինչպիսիք են թելիկի լարման կարգավորիչը, համապատասխան կծիկը, ցանցի բաք, եռակցման տրանսֆորմատոր և այլն: Բացի այդ, այն ունի ցածր աշխատանքային լարում և բարձր փաթեթավորման խտություն, և դրա ընդհանուր ծավալը ավելի քան 50%-ով փոքր է, քան նույն տեխնիկական բնութագրերի այլ խողովակային սարքավորումները:

Հեշտ շահագործում. այն անմիջապես հասանելի է, երբ այն բաց է, և այն կարող է անմիջապես դադարեցնել: Կարիք չկա այն նախապես տաքացնել էլեկտրոնային խողովակի մեջ, ինչպես նաև կարիք չկա շարունակել սառչել այն դադարեցվելուց հետո:

Անվտանգ բեռնաթափում. Էլեկտրոնային խողովակը պատկանում է բարձր լարման սարքերին: Այն աշխատում է տասը հազար վոլտ բարձր ճնշում: Այնուամենայնիվ, MOSFET-ը ցածր լարման սարք է և աշխատում է զուգահեռ ռեզոնանսային ռեժիմով (ի տարբերություն որոշ արտադրողների շարքի ռեզոնանսի), որի ամենաբարձր լարումը ընդամենը մի քանի հարյուր վոլտ է և, ընդհանուր առմամբ, չի կարող անձնական վնասվածք պատճառել:

հարմար սպասարկում. ակնհայտորեն ձախողման ցուցադրում:

Վերոնշյալ մոդելները կարող են օգտագործվել գնահատված 150 ԿՎտ, հաճախականությունը 400KHZ պինդ վիճակի բարձր հաճախականությամբ:
