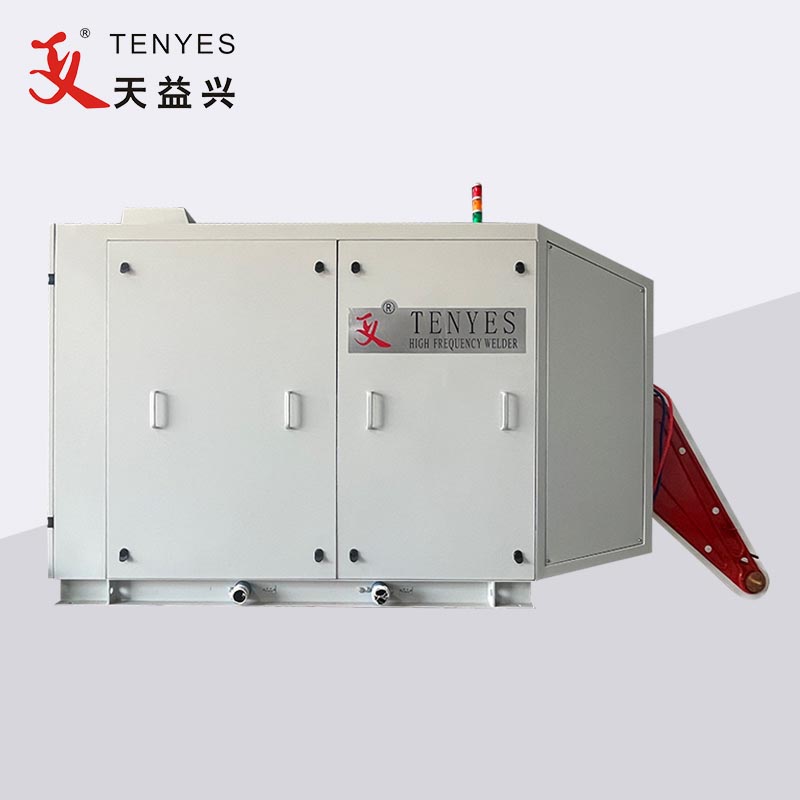

SiC-MOSFET պինդ վիճակի բարձր հաճախականության խողովակների եռակցման սարք

Քանի որ տեխնոլոգիան բարելավվել է, վերջերս ամուր վիճակի համար բարձր հաճախականությամբ եռակցողն ընդունում է երրորդ սերնդի կիսահաղորդչային նյութը, որը կոչվում է SiC-MOSFET:

Երրորդ սերնդի կիսահաղորդչային նյութեր SiC-MOSFET Կատարողական բնութագրեր

1. Բարձր ջերմաստիճանի և բարձր ճնշման դիմադրություն. SiC-ն ունի լայն գոտի, որը մոտ 3 անգամ գերազանցում է Si-ին, այնպես որ այն կարող է օգտագործել էներգիայի սարքեր, որոնք կարող են կայուն աշխատել նույնիսկ բարձր ջերմաստիճանի պայմաններում: SiC-ի մեկուսացման քայքայման դաշտի ուժը 10 անգամ գերազանցում է Si-ին, ուստի հնարավոր է արտադրել բարձր լարման հզորության սարքեր՝ դոպինգի ավելի բարձր կոնցենտրացիայով և ավելի բարակ թաղանթի հաստության շեղման շերտով՝ համեմատած Si սարքերի:

2. Սարքի մանրացում և թեթևություն. սիլիցիումի կարբիդային սարքերն ունեն ավելի բարձր ջերմային հաղորդունակություն և հզորության խտություն, ինչը կարող է պարզեցնել ջերմության արտանետման համակարգը՝ սարքի մանրացման և թեթևության հասնելու համար:

3. Ցածր կորուստ և բարձր հաճախականություն. Սիլիցիումի կարբիդային սարքերի աշխատանքային հաճախականությունը կարող է հասնել 10 անգամ, քան սիլիցիումի վրա հիմնված սարքերը, և արդյունավետությունը չի նվազում աշխատանքային հաճախականության բարձրացման հետ, ինչը կարող է նվազեցնել էներգիայի կորուստը մոտ 50%-ով; Միևնույն ժամանակ, հաճախականության բարձրացման պատճառով կրճատվում է ծայրամասային բաղադրիչների ծավալը, ինչպիսիք են ինդուկտիվությունը և տրանսֆորմատորները, իսկ համակարգի կազմից հետո ծավալը և այլ բաղադրիչների արժեքը նվազում են:

SiC-MOSFET պինդ վիճակի բարձր հաճախականության խողովակների եռակցման սարքի առավելությունները

1,60% ցածր կորուստ, քան Si-MOSFET սարքերը, եռակցման ինվերտորի արդյունավետությունը բարձրանում է ավելի քան 10%, եռակցման արդյունավետությունը բարձրանում է ավելի քան 5%:

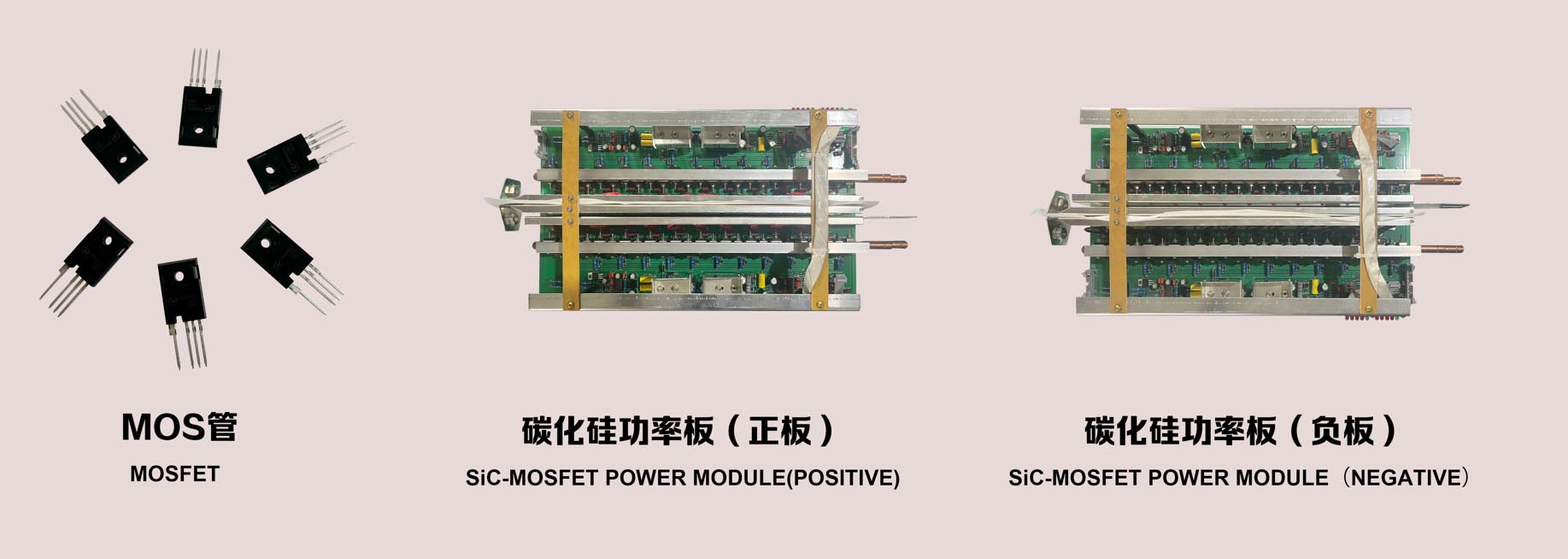

2. SiC-MOSFET հզորության խտությունը մեծ է, հավաքված քանակությունը համապատասխանաբար կրճատվում է, որն ուղղակիորեն նվազեցնում է անսարքության կետերը և արտաքին էլեկտրամագնիսական ճառագայթումը և բարելավում է ինվերտորային էներգաբլոկի հուսալիությունը:

3.SiC-MOSFET-ը դիմակայել լարման ավելի բարձր, քան սկզբնական Si-MOSFET-ը, եռակցիչի DC անվանական լարումը համապատասխանաբար ավելացել է անվտանգության ապահովման նախադրյալի համաձայն (280VDC զուգահեռ ռեզոնանսային եռակցողի համար և 500VDC սերիայի ռեզոնանսային եռակցողի համար): Ցանցի կողմի հզորության գործակիցը 0.4≥: .

4. Նոր SiC-MOSFET սարքի կորուստը կազմում է Si-MOSFET-ի միայն 40%-ը, որոշակի սառեցման պայմաններում, անջատման հաճախականությունը կարող է ավելի բարձր լինել, շարքի ռեզոնանսային Si-MOSFET եռակցիչը ընդունում է հաճախականության կրկնապատկման տեխնոլոգիան, ընդունում է SiC-MOSFET-ը կարող է ուղղակիորեն նախագծել և արտադրել մինչև 600KHz բարձր հաճախականությամբ զոդող:

5. Նոր SiC-MOSFET եռակցիչ DC լարումը մեծանում է, ցանցի կողային հզորության գործակիցը բարձր է, AC հոսանքը փոքր է, ներդաշնակ հոսանքը փոքր է, հաճախորդի էլեկտրամատակարարման և բաշխման արժեքը զգալիորեն կրճատվում է, և էներգամատակարարման արդյունավետությունը արդյունավետորեն բարելավվում է:
