Պինդ վիճակի բարձր հաճախականության աշխատանքային սկզբունք

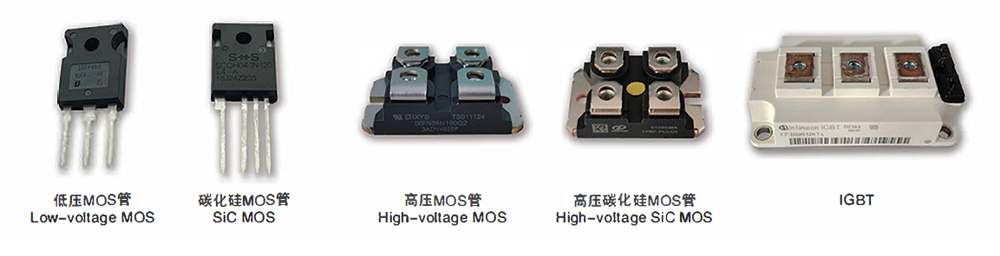

Այսպես կոչված «պինդ վիճակի բարձր հաճախականությունը» պայմանավորված է նրանով, որ այն օգտագործում է տրանզիստորներ (MOS դաշտային էֆեկտի տրանզիստորներ կամ IGBT) որպես ինվերտորի հիմնական բաղադրիչներ: Ի տարբերություն վակուումային խողովակների, սնամեջ են (ներսը լի է ազնիվ գազով, ուստի կարելի է անվանել «գազային»), տրանզիստորները ամուր են:

Պինդ վիճակի բարձր հաճախականությունը վակուումային խողովակի բարձր հաճախականության թարմացված արդյունք է, և դրա հիմնական միացումը նման է թրիստորի միջին հաճախականությանը, բայց տարբերվում է վակուումային խողովակի բարձր հաճախականությունից: Դրա հիմնական սկզբունքը հետևյալն է.

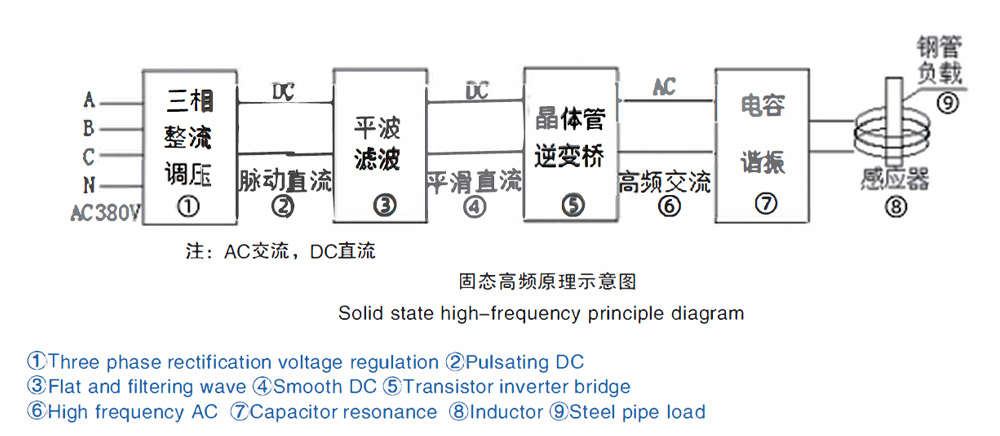

Սովորական եռաֆազ AC (380V և հաճախականությունը 50HZ Չինաստանում) փոխակերպվում է կարգավորվող լարման իմպուլսացիոն DC-ի ուղղիչ շղթայի միջոցով (SCR կամ դիոդ և IGBT), այս DC-ն ֆիլտրվում է կամ հարթ ալիքը դառնում է հարթեցնող DC, այնուհետև անցնում է ինվերտորային կամուրջին (օգտագործելով մեծ հզորության տրանզիստորի MOSFET հոսանք): Այս բարձր հաճախականության հոսանքը մատակարարվում է տանկի շղթայի բեռնվածության ռեզոնանսին, կարող է օգտագործվել մետաղի ջեռուցման համար: Ինվերտորային կամուրջի էներգաբլոկներն ընդունում են մոդուլային կառուցվածք: ուժային մոդուլների յուրաքանչյուր զույգ նույնն է: բայց օգտագործվող ուժային մոդուլների քանակը տատանվում է կախված սարքավորման հզորությունից: Անկախ նրանից, թե սարքավորումը մեծ է, թե փոքր, կառուցվածքը հիմնականում նույնն է: Ռեզոնանսային տանկի սխեման ոչ մի շարք է և ոչ զուգահեռ:

Համեմատած բարձր հաճախականության վակուումային խողովակների հետ, պինդ վիճակի բարձր հաճախականության սարքավորումներն ունեն հետևյալ առավելությունները.

1. Լավ եռակցման որակ. համեմատությունը ցույց է տալիս, որ պինդ վիճակի բարձր հաճախականությամբ սարքավորումներով եռակցված պողպատե խողովակներն ունեն միատեսակ եռակցված լայնություն և ջերմություն, և ավելի քիչ ներքին և արտաքին փորվածքներ:

2. Էներգախնայողություն. թեստերը ցույց են տալիս, որ նույն բնութագրերը այս եռակցիչը կարող է խնայել ավելի քան 25% էլեկտրաէներգիա՝ համեմատած վակուումային խողովակի սարքավորումների հետ։

3. Ջրի խնայողություն. փոքր ինքնակորստի պատճառով: Չի պահանջում չափազանց շատ սառեցնող ջուր: ուստի այն սպառում է ավելի քան 50% ավելի քիչ ջուր, քան նույն բնութագրերի վակուումային խողովակի սարքավորումները:

4. Փոքր չափս և թեթև քաշ՝ հիմնական բաղադրիչների փոքր չափի պատճառով (MOSFET) և նաև առանց եռակցման տրանսֆորմատորի. թելերի կարգավորիչներ.համապատասխանող կծիկներ.դարպասի սխեմաներ և այլն: Այսպիսով, ընդհանուր ծավալը 50°/4-ից ավելի փոքր է, քան նույն բնութագրերի վակուումային խողովակի սարքավորումները

5. Հեշտ է գործել. առանց լարման, գագաթնակետային լարումը չի գերազանցում մի քանի հարյուր վոլտ, ուստի չի պատճառի անձնական վնասվածք
