պինդ վիճակում բարձր հաճախականությամբ էներգամատակարարման դասակարգում

Ինչպես վակուումային խողովակի բարձր հաճախականությունը, չնայած հիմնական սկզբունքները նման են: պինդ վիճակի բարձր հաճախականությունը նույնպես կարող է դասակարգվել տարբեր տեսակների` ըստ տարբեր պահանջների, ինչպիսիք են օգտագործումը, բաղադրիչները, հզորությունը և հաճախականությունը:

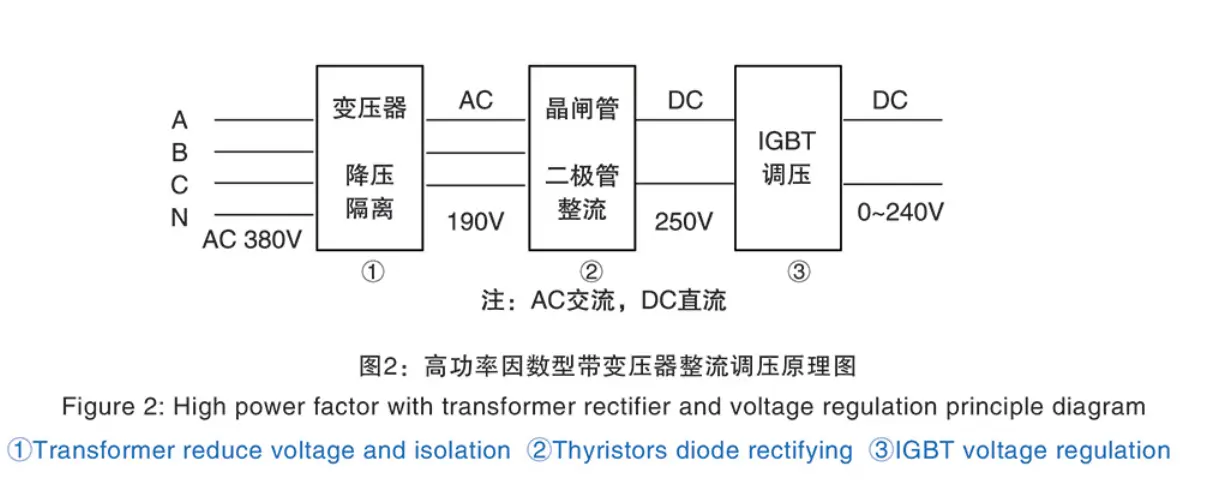

1. Դասակարգվում է ուղղիչ լարման կարգավորման միջոցով. թրիստորները (SCR) կարող են օգտագործվել միաժամանակյա ուղղման և լարման կարգավորումն ավարտելու համար, կամ նախ օգտագործել դիոդ կամ թրիստորներ ուղղող, այնուհետև օգտագործել IGBT կարգավորող լարումը: Օգտագործեք IGBT կարգավորող լարումը սարքավորումների գործոնը բարելավելու համար: կարող է խնայել էլեկտրաէներգիան և հետագայում բարելավել եռակցման որակը:

2. Համաձայն մուտքային տերմինալի, տրանսֆորմատորը կա, թե ոչ, կարող է դասակարգել երկու տեսակի, եթե առջևի տրանսֆորմատոր չկա, ապա սովորաբար ետևից բարձր հաճախականության հատվածը կավելացնի բարձր հաճախականության տրանսֆորմատոր՝ ինդուկտորի և ցանցի միջև մեկուսացումն իրականացնելու համար: Եթե ​​ունեք մուտքային տրանսֆորմատորային սարքավորում, ապա կբաժանվի արտաքին յուղով ընկղմված տրանսֆորմատորը և չոր տրանսֆորմատորը:

3. Համաձայն ինվերտորային կամրջի մեջ օգտագործվող բաղադրիչների, կան ցածր լարման MOS (դաշտային էֆեկտի տրանզիստոր), բարձր լարման MOS, IGBT (մեկուսացված դարպասի երկբևեռ տրանզիստոր) և այլն: Անկախ նրանից, թե բարձր լարման կամ ցածր լարման MOS, նոր տիպի SIC-MOS բաղադրիչները կարող են դրանց փոխարեն ունենալ բարձր լարման IGB-MOS և այլն: MOS-ն ունի ցածր կորստի, բարձր դիմադրողական լարման, արագ միացման հաճախականության և այլնի առավելությունները: Դա սովորական MOS բաղադրիչների ներկայիս այլընտրանքային բաղադրիչներն է, կարող է նաև փոխարինել IGBT-ին՝ դառնալով առաջին ընտրությունը ցածր հաճախականության սարքավորումների համար: Sic բաղադրիչները կարող են օգտագործվել մեր ընկերության արտադրանքի բոլոր սերիաներում: և շատ տեղում հաստատումից հետո հաճախորդը կարող է վստահորեն ընտրել:

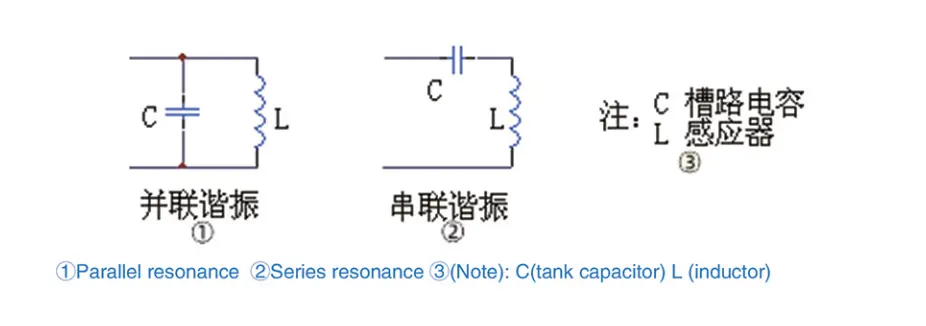

4. Ըստ ռեզոնանսային տանկի միացման տարբեր միացման՝ այն բաժանվում է երկու տեսակի՝ սերիա և զուգահեռ, ինչպես ցույց է տրված ստորև.

5. Ըստ տեղադրման մեթոդի, կան երկու տեսակ՝ առանձնացված եռակցող և կոմպակտ եռակցող: Առանձին եռակցիչ նշանակում է ուղղիչ և ինվերտոր, առանձին-առանձին պատրաստում են երկու պահարան: Կոմպակտ եռակցիչը նշանակում է ուղղիչ պահարան և ինվերտորային պահարան պատրաստում են բոլորը մեկում կաբինետ: Ե՛վ սերիալները, և՛ զուգահեռները առանձնացնում են եռակցիչը և կոմպակտ եռակցիչը: Սովորաբար ցածր էներգիայի սարքավորումները ընտրում են կոմպակտ եռակցող, իսկ մեծ հզորության սարքավորումները ընտրում են առանձին զոդող:

6. Ընթացիկ շուկայում սերիական ռեզոնանսը սովորաբար օգտագործում է բարձր լարման MOS կամ IGBT, իսկ զուգահեռ ռեզոնանսը օգտագործում է ցածր լարման MOS: Սերիական ռեզոնանսի համար մուտքային ներքև տրանսֆորմատոր չկա, բայց բարձր հաճախականության տրանսֆորմատորը պետք է դրվի հետին ինվերտորի կամրջից հետո:

Բարձր հաճախականության էներգիայի աղբյուրների բոլոր տարբեր տեսակներն ունեն իրենց առանձնահատկությունները, մեր ընկերության հետևյալ սարքավորումները կունենան մանրամասն նկարագրություն:
