Վաղ վակուումային խողովակների բարձր հաճախականության սարքավորումների ներդրում

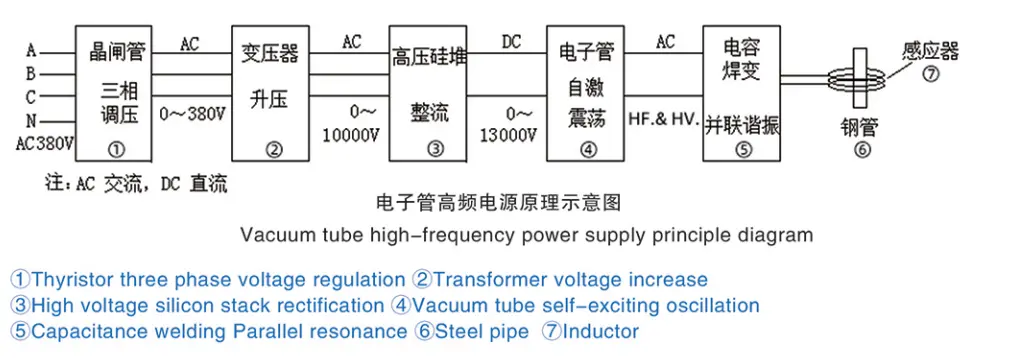

20 տարի առաջ Չինաստանում խողովակների եռակցման և ջերմային մշակման համար օգտագործվող բարձր հաճախականության էներգիայի աղբյուրները (սովորաբար հայտնի են որպես «բարձր հաճախականության վառարաններ») հիմնականում էլեկտրոնային խողովակներով (նաև հայտնի է որպես «վակուումային խողովակներ») սարքավորումներ էին որպես հիմնական ինվերտերի բաղադրիչներ: Հիմնական սկզբունքը ներկայացված է հետևյալ նկարում.

Սովորական արդյունաբերական AC (եռաֆազ չորս լարերը 380V/50HZ Չինաստանում) վերածվում է կարգավորվող AC-ի, որը տատանվում է 0-ից մինչև 380V (հաճախականությունը անփոփոխ) թրիստորի AC լարման կարգավորիչի միջոցով, այնուհետև բարձրանում է մինչև մոտ 10000V բարձր լարման, այնուհետև փոխակերպվում է բարձր հաճախականությամբ: Լարման ուղղիչի միացում տասնյակ հազարավոր բարձր լարման DC-ի, այնուհետև վակուումային խողովակով տատանվում է դեպի HF և HV հոսանք, այնուհետև LC զուգահեռ ռեզոնանսի միջոցով ուժեղացնում է տատանվող հոսանքը, և լարման նվազեցումից հետո մատակարարվում է պողպատե խողովակների և այլ աշխատանքային մասերի ջեռուցման համար օգտագործվող ինդուկտորին:

AC լարման կարգավորման նպատակն է կարգավորել մուտքային և ելքային հզորությունը աշխատանքային պահանջներին համապատասխան, և լարումը կարգավորելիս անհրաժեշտ է նաև կայունացնել լարումը, որպեսզի ապահովի սարքավորումների ելքային էներգիայի կայունությունը որոշակի աշխատանքային պայմաններում:

Վակուումային խողովակի (բարձր լարման փոքր հոսանքի բաղադրիչներ) օգտագործման պատճառով լարումը պետք է ավելացվի կամ չի կարող մեծ հզորություն արտադրել, բայց միևնույն ժամանակ, ինդուկտորի փոքր դիմադրությանը հարմարվելու համար անհրաժեշտ է հետագայում նվազեցնել լարումը:

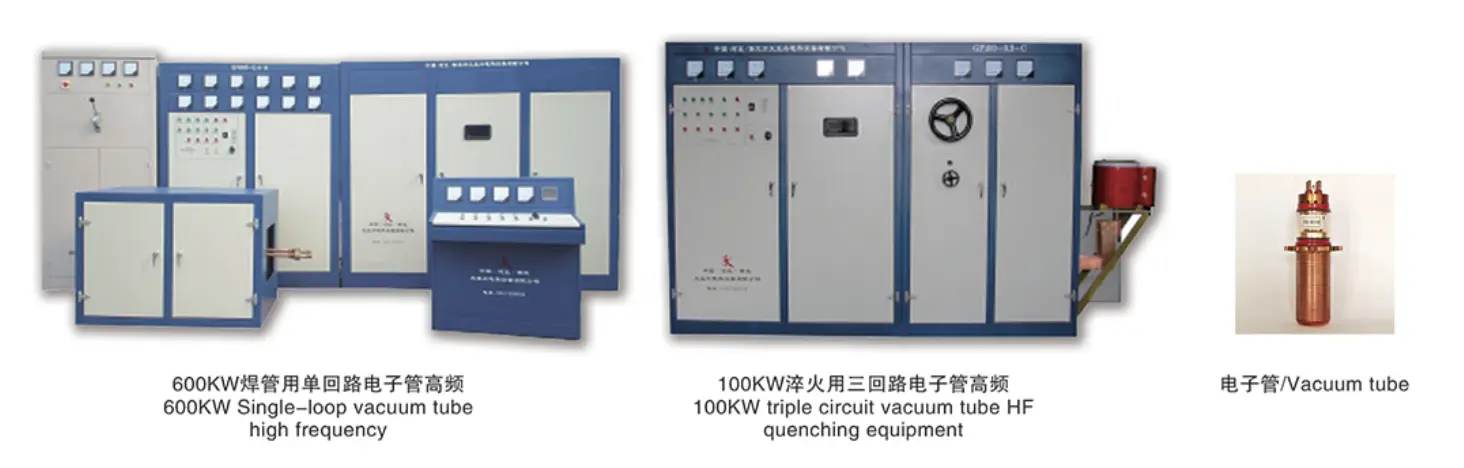

Ստորև ներկայացված լուսանկարները 600 ԿՎտ մեկ օղակով վակուումային խողովակի բարձր հաճախականության և 100 ԿՎտ եռակի շղթայի վակուումային խողովակի HF մարման սարքավորում են:

Խողովակների եռակցման արդյունաբերության մեջ դեռևս կան փոքր թվով բարձր հաճախականությամբ վակուումային խողովակներ, մինչդեռ այնպիսի ոլորտներում, ինչպիսիք են մարումը և եռակցումը, բարձր հաճախականության վակուումային խողովակները դեռ լայնորեն օգտագործվում են:
