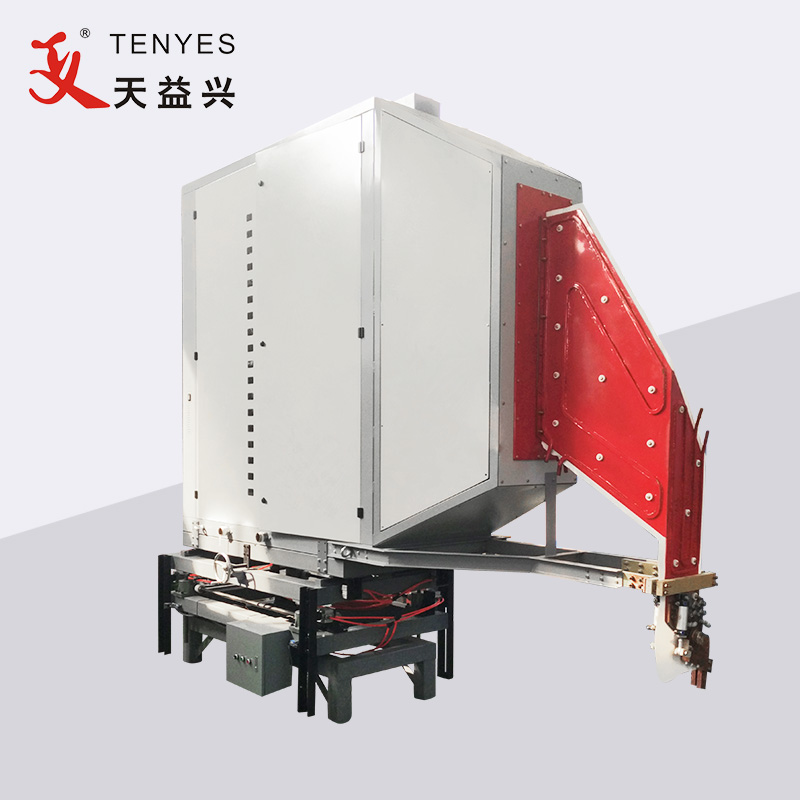

TENYES 800KW Բարձր հաճախականությամբ խողովակների եռակցման մեքենան հիմնականում բաղկացած է նվազող յուղի տրանսֆորմատորից, ուղղիչ պահարանից, ինվերտորային պահարանից, կոնսոլից, հովացման համակարգից, ինվերտորային պահարանի համար նախատեսված բրա, որը երբեմն նաև համապատասխանում է DC վարորդին` ըստ հաճախորդի պահանջների:
TENYES 800KW բարձր հաճախականությամբ խողովակների եռակցման մեքենա սովորական եռաֆազ հոսանքի հզորությունը (գծային լարումը 380V, հաճախականությունը 50HZ) կրճատվում է տրանսֆորմատորով (գծային լարումը 200V, հաճախականությունը 50HZ), մտնում է ուղղիչ պահարան, ենթարկվում ուղղման, լարման կարգավորման և զտման, դառնում է անընդհատ կարգավորելի DC հզորություն 0-ից մինչև 240 Վ; Կրկին մտնելով ինվերտորային կամուրջ (օգտագործելով բարձր հզորության տրանզիստոր MOSFET-ը), այն դառնում է բարձր հաճախականության հոսանք, որը կարող է մատակարարվել բեռնվածքի բնիկին՝ ինդուկցիոն ջեռուցման համար: Ինվերտերի բնիկ էներգաբլոկը ընդունում է մոդուլային կառուցվածք, և յուրաքանչյուր զույգ էներգաբլոկ կարող է արտադրել ավելի քան 50 ԿՎտ հզորություն: Օգտագործվող էներգաբլոկների քանակը տատանվում է կախված սարքավորումների հզորությունից, և սարքավորման հիմնական կառուցվածքը նույնն է՝ անկախ դրա չափերից։ Սլոտը մի շարք զուգահեռ հիբրիդային ռեզոնանսային ձև է, առանց բարձր լարման և ելքային տրանսֆորմատորի: Այս սարքում օգտագործվող էներգաբլոկների թիվը տասնվեց զույգ է:
Դիմում |
Գործողության պարամետր |
Էլեկտրամատակարարում |
|||
Պողպատե խողովակ OD |
Φ165-Φ508 |
Գնահատված հզորություն |
800 կՎտ |
Էլեկտրաէներգիայի մատակարարման ձև |
3AC380±5% |
Պողպատե շերտի հաստությունը |
3.0-10.0 |
Գնահատված DC լարումը |
240 Վ |
||
Եռակցման ռեժիմ |
Ինդուկցիոն կամ շփման տեսակը |
Գնահատված DC հոսանք |
4000 Ա |
Էլեկտրաէներգիայի բաշխման հզորությունը |
1000 ԿՎԱ-ից ավելի մեծ |
Գնահատված հաճախականությունը |
200KHZ |
Հզորության գործակից |
≥0,85 |
||
Եռակցման արագություն |
10-20 (մ) |
Արդյունավետություն |
≥85% |
Սնուցման մալուխ |
Պլաստիկ ծածկված պղնձե մետաղալարերի յուրաքանչյուր փուլ≥800 մմ² Հողային մետաղալար ≥400 մմ² |
