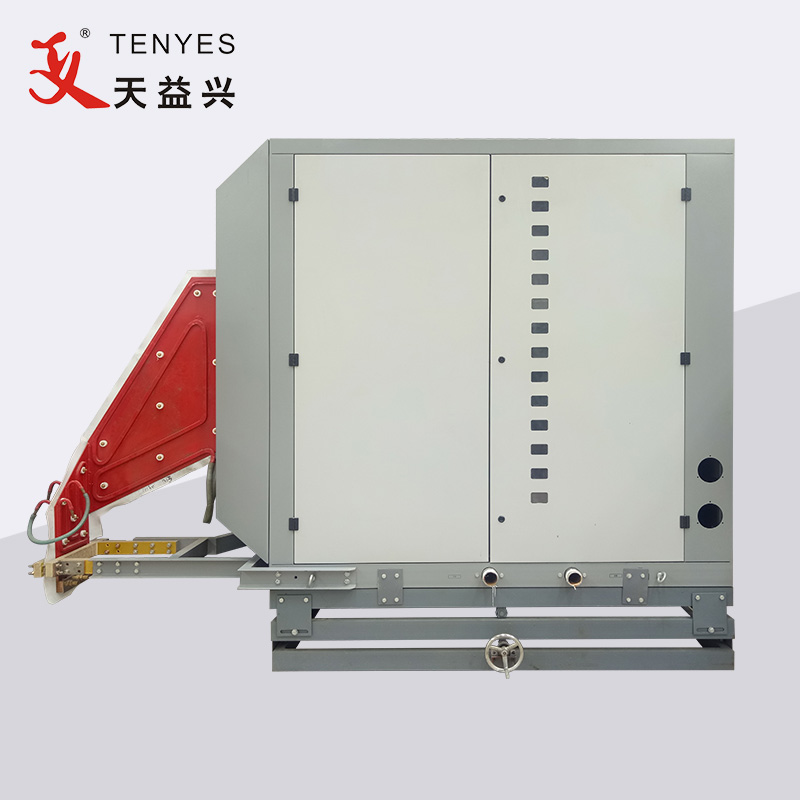

700KW բարձր հաճախականությամբ խողովակների եռակցման մեքենա

TENYES 700KW Բարձր հաճախականությամբ խողովակների եռակցման մեքենան հիմնականում բաղկացած է տրանսֆորմատորից, ուղղիչ պահարանից և ինվերտորային պահարանից: Այն հիմնականում օգտագործվում է բարձր հաճախականության երկայնական եռակցված խողովակների արտադրության գծում:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ինչպես է այն աշխատում.

Սովորական եռաֆազ փոփոխական հոսանքը (գծի լարումը 380 Վ, հաճախականությունը 50 ՀՑ) իջեցվում է տրանսֆորմատորի կողմից (գծային լարումը 200 Վ, հաճախականությունը 50 Հց), մտնում է ուղղիչի պահարան և դառնում 0-ից 240 Վ անընդհատ կարգավորվող ուղղակի հոսանքը ուղղումից, լարման կարգավորումից և ֆիլտրումից հետո։ ; Այնուհետև այն մտնում է ինվերտորային կամուրջ (օգտագործելով բարձր հզորության տրանզիստոր MOSFET) և դառնում բարձր հաճախականության հոսանք, որը մատակարարվում է բեռնվածքի միջանցքին և կարող է օգտագործվել ինդուկցիոն ջեռուցման համար:

Inverter trough էներգաբլոկը ընդունում է մոդուլային կառուցվածք, յուրաքանչյուր զույգ էներգաբլոկ կարող է թողարկել ավելի քան 50 ԿՎտ, սարքավորումների հզորությունը տարբեր է, օգտագործվող էներգաբլոկների քանակը տարբեր է, և սարքավորումների հիմնական կառուցվածքը նույնն է՝ անկախ նրանից: չափը։ Տաշածը սերիական զուգահեռ խառը ռեզոնանսի տեսքով է, չկա բարձր լարում, չկա ելքային տրանսֆորմատոր։ Այս սարքավորման մեջ օգտագործվող էներգաբլոկների թիվը տասնչորս զույգ է:

TENYES 700KW բարձր հաճախականությամբ խողովակների եռակցման մեքենայի հիմնական առավելությունները.

1. Ոչ բարձր լարման, անվտանգ, հուսալի և արդյունավետ

2. Հիմնական բաղադրիչները ներմուծվող ապրանքներն են, ինչպիսիք են՝ IR, IXYS և Siemens:

3. Ընդունված է զարկերակային լայնության մոդուլյացիա կամ միկրոհամակարգչի հսկողության լարման կարգավորման միացում՝ կայուն կարգավորմամբ, բարձր ճշգրտությամբ և փոքր ներդաշնակ միջամտությամբ:

4. Էլեկտրաէներգիայի տիրույթը 0-100% կարգավորելի է առանց աստիճանի, գերլարման, գերհոսանքի և այլ անսարքությունների պաշտպանության համակարգերով:

5. Աշխատանքային կարգավիճակի ցուցադրումը թվային է, գործողությունը պարզ է, և սպասարկումը հարմար է:

6. Եռակցման որակը լավ է, եռակցման լայնությունը և ջերմությունը միատեսակ են, իսկ ներքին և արտաքին փորվածքները քիչ են:

Կիրառման շրջանակը.

Պողպատե խողովակների եռակցում, չժանգոտվող պողպատից խողովակների եռակցում, ալյումինե խողովակների եռակցում, պղնձե խողովակների եռակցում, H-ճառագայթով եռակցում, հատուկ ձևի խողովակի զոդում

700KW Բարձր հաճախականությամբ խողովակների եռակցման մեքենայի հիմնական տեխնիկական պարամետրերը

Մոդել՝ GGP700-0.2-H

Շրջանակ		Գործառնական պարամետրեր		Էլեկտրամատակարարում
Խողովակի OD	Φ140-Φ406	Գնահատված հզորություն	700 կՎտ	Էլեկտրամատակարարում	3 փուլ AC լարման 380 ±5%
Պողպատե շերտի հաստությունը	6,0-14,0	Գնահատված DC լարումը	240 Վ
Եռակցման ռեժիմ	ինդուկցիա կապ	Գնահատված DC հոսանք	3500 Ա	Հզորության հզորություն	850 ԿՎԱ-ից ավելի մեծ
		Գնահատված հաճախականությունը	200KHZ	Հզորության գործակից	≥0.85
Եռակցման արագություն	10-20մ/րոպե	արդյունավետությունը	≥85%	Հոսանքի մալուխ	Մալուխ≥700 մմ² հիմք ≥350 մմ²
