500KW բարձր հաճախականությամբ խողովակների եռակցման մեքենա

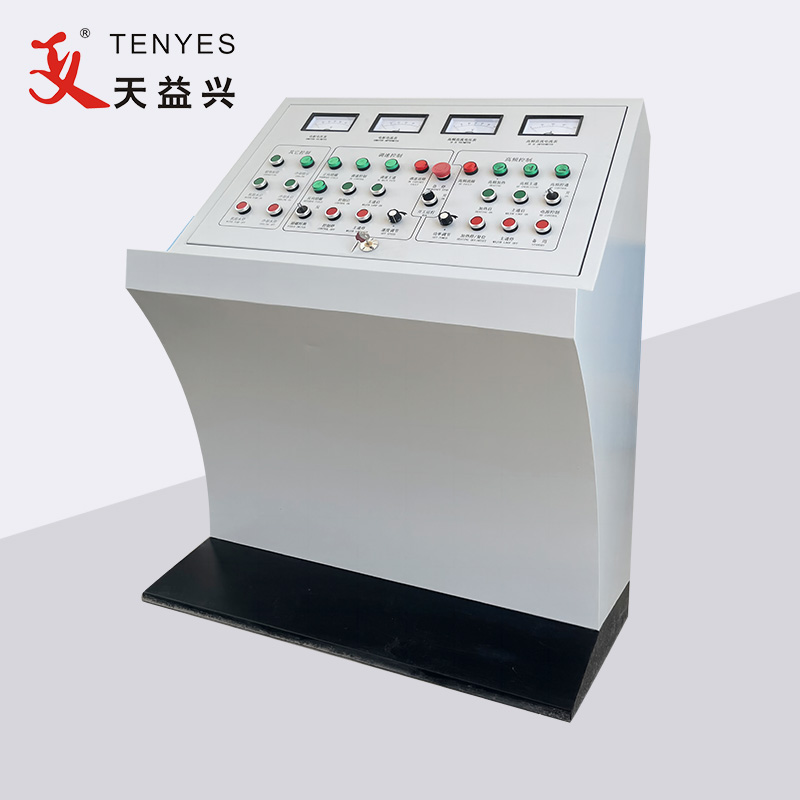

TENYES-ը Չինաստանում բարձր հաճախականությամբ խողովակների եռակցման մեքենաների առաջատար արտադրողն է: Ունենալով ավելի քան 20 տարվա փորձ այս ոլորտում՝ TENYES-ը դարձել է վստահելի մատակարար ձեռնարկությունների և կապալառուների համար, որոնք փնտրում են բարձր հաճախականության եռակցման մեքենաների հուսալի աղբյուր: TENYES-ը տրամադրում է գերազանց հետո վաճառքի ծառայություն և տեխնիկական աջակցություն՝ ապահովելու, որ իրենց հաճախորդները հեշտությամբ աշխատեն զոդող սարքը: 500 ԿՎտ բարձր հաճախականությամբ խողովակների եռակցման մեքենան ունի ավելի քան 20 տեսակի պաշտպանության միջոցներ, որոնք ստեղծվել են ամբողջ մեքենայի վրա՝ առավելագույնի հասցնելու սարքավորումների կայունությունը և կանխելու սարքավորումների վնասումը: Տագնապային բոլոր տեղեկությունները մշակվում են կառավարման վահանակի կողմից և ուղարկվում PLC համակարգ: Ցուցադրման էկրանի միջոցով սպասարկող անձնակազմը կարող է հեշտությամբ հասկանալ սարքավորումների խափանման պատճառը և ինչպես վարվել դրա հետ:

Ուղարկել հարցում

ապրանքի նկարագրությունը

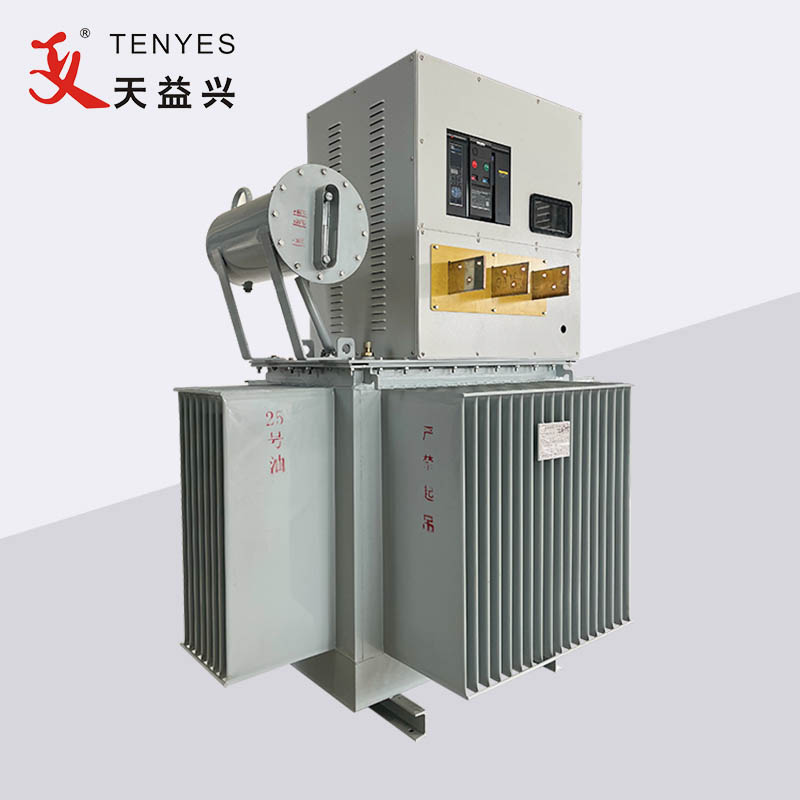

Սարքավորումը հիմնականում բաղկացած է տրանսֆորմատորից, ուղղիչ պահարանից և ինվերտորային պահարանից: Հիմնականում օգտագործվում է բարձր հաճախականությամբ ուղիղ կարով եռակցված խողովակների արտադրության գծերում:

500KW բարձր հաճախականությամբ խողովակների եռակցման մեքենայի աշխատանքի սկզբունքը.

Սովորական եռաֆազ AC հոսանքը (գծի լարումը 380 Վ, հաճախականությունը 50 Հց) կրճատվում է տրանսֆորմատորով (գծային լարումը 200 Վ, հաճախականությունը 50 ՀՑ), մտնում է ուղղիչի պահարան, ենթարկվում է ուղղման, լարման կարգավորման և զտման և դառնում անընդհատ կարգավորելի DC հզորությունը 0-ից։ մինչև 240 Վ; Կրկին մտնելով ինվերտորային կամուրջ (օգտագործելով բարձր հզորության տրանզիստոր MOSFET-ը), այն դառնում է բարձր հաճախականության հոսանք, որը կարող է մատակարարվել բեռնվածքի բնիկին՝ ինդուկցիոն ջեռուցման համար:

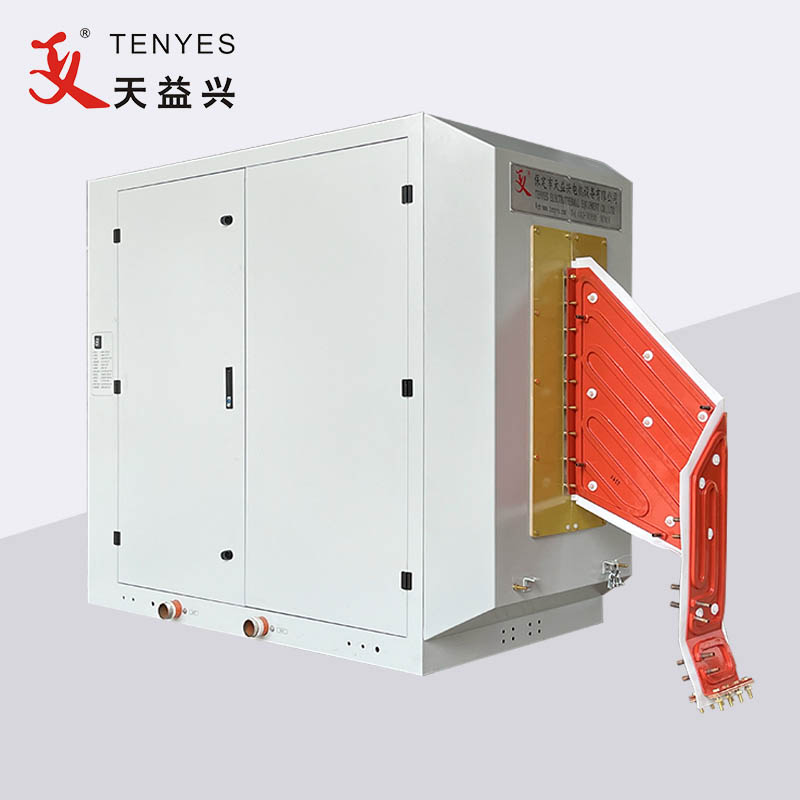

Ինվերտերի բնիկ էներգաբլոկը ընդունում է մոդուլային կառուցվածք, և յուրաքանչյուր զույգ էներգաբլոկ կարող է թողարկել ավելի քան 50 ԿՎտ հզորություն: Օգտագործվող էներգաբլոկների քանակը տատանվում է կախված սարքավորումների հզորությունից, և սարքավորման հիմնական կառուցվածքը նույնն է՝ անկախ դրա չափերից։ Սլոտը մի շարք զուգահեռ հիբրիդային ռեզոնանսային ձև է, առանց բարձր լարման և ելքային տրանսֆորմատորի: Այս սարքում օգտագործվող էներգաբլոկների թիվը տասը զույգ է:

Այս 500KW բարձր հաճախականությամբ խողովակների եռակցման մեքենայի հիմնական առավելություններն են.

1. Ոչ բարձր լարման, անվտանգ, հուսալի և արդյունավետ:

2. Հիմնական բաղադրիչները բոլոր ներմուծվող ապրանքներն են այնպիսի ընկերություններից, ինչպիսիք են IR, IXYS և Siemens-ը:

3. Ընդունելով զարկերակային լայնության մոդուլյացիան կամ միկրոհամակարգչի վերահսկվող լարման կարգավորման միացում, կայուն կարգավորում, բարձր ճշգրտություն և ցածր ներդաշնակ միջամտություն:

4. Էլեկտրաէներգիայի տիրույթը անսահմանորեն կարգավորելի է 0-ից մինչև 100%, և այն ունի անսարքությունների պաշտպանության համակարգեր, ինչպիսիք են գերլարումը և հոսանքը:

5. Աշխատանքային կարգավիճակի թվային ցուցադրում, պարզ շահագործում և հարմար սպասարկում:

6. Լավ եռակցման որակ, միատեսակ եռակցման լայնություն և ջերմություն, մի քանի ներքին և արտաքին փորվածքներով:

Դիմում		Գործողության պարամետր		Էլեկտրաէներգիայի մատակարարման պահանջը
Պողպատե խողովակ OD	Φ114-Φ219	Գնահատված հզորություն	500 կՎտ	Էլեկտրաէներգիայի մատակարարման ձև	3AC 380±5%
Պողպատե շերտի հաստությունը	4.0-10.0	Գնահատված DC լարումը	240 Վ
Եռակցման ռեժիմ	Ինդուկցիոն կամ շփման տեսակը	Գնահատված DC հոսանք	2500 Ա	Էլեկտրամատակարարման հզորությունը	600 ԿՎԱ-ից մեծ
		Գնահատված հաճախականությունը	200 կՀց	Հզորության գործակից	≥0,85
Եռակցման արագություն	10-20 (մ)	Արդյունավետություն	≥85%	Սնուցման մալուխ	պլաստիկ-պղինձ≥500 մմ² Հողային մալուխ≥250 մմ²
		Ելքային HF հզորություն	≥500 կՎտ
