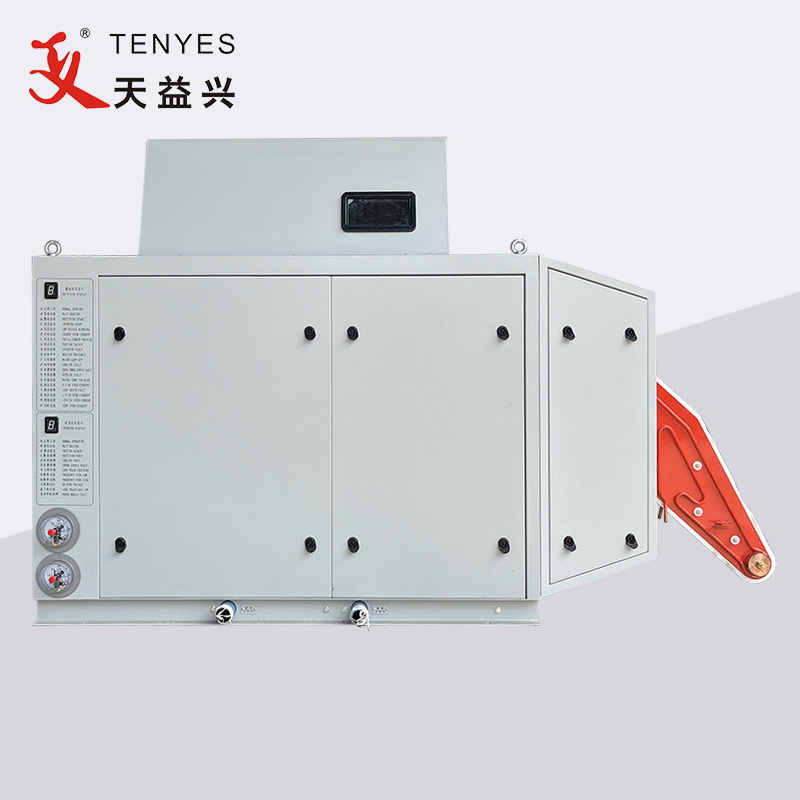

300KW Պինդ Պետության Բարձր հաճախականության Կոմպակտ Խողովակների Եռակցող

TENYES-ը բարձր հեղինակավոր չինական ընկերություն է, որը լավ համբավ ունի պինդ վիճակի բարձր հաճախականությամբ խողովակների եռակցման սարքավորումների արտադրության համար, ներառյալ 300 ԿՎտ հզորությամբ պինդ վիճակի բարձր հաճախականությամբ կոմպակտ խողովակների եռակցման սարքը: TENYES 300KW Solid State High Frequency Compact Pipe Welder-ը առաջադեմ դիզայն է, տեխնոլոգիական առանձնահատկություններ, հուսալի եռակցման սարքավորում: 300 ԿՎտ պինդ վիճակի բարձր հաճախականության կոմպակտ խողովակի եռակցիչը ընդունում է թվային կառավարման ուղղիչ պահարան և ընդունում է PWM անջատիչ էներգիայի մատակարարում եռակցողի հզորության գործակիցը բարձրացնելու համար, իսկ DC-ն օգտագործում է հարթ ալիքային ռեակտիվությունը որպես զտիչ՝ ինվերտորի աշխատանքային պահանջները բավարարելու համար։ նվազեցնել եռակցողի ելքային լարման ալիքը և բարելավել ալիքի գործակիցի ինդեքսը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տեխնիկական պարամետրեր

Մոդել	GGP300-0.3-H
Դիմում	Եռակցման ածխածնային պողպատից, ցինկապատ պողպատից ժապավենից, չժանգոտվող երկաթից, ալյումինից և այլ նյութերից, պատի հաստությունը 0,5-1,5 մմ: Եռակցում (կլոր խողովակ, քառակուսի խողովակ, հատուկ ձևավորված խողովակ, կոմպոզիտային խողովակ) և այլն: Եռակցման արագությունը րոպեում 60-130 մետր է:
Կոպիտ չափս	2435 մմ * 900 մմ * 1800 մմ (LWH)
Եռակցման ռեժիմ	ինդուկցիոն տեսակը
Գնահատված ելքային հզորություն	300 կՎտ
Գնահատված DC լարումը	240 Վ
Գնահատված DC հոսանք	1500 Ա
Գնահատված հաճախականությունը	300KHZ
Ամբողջ արդյունավետությունը	η≥90%
Ծածանք գործոն	＜1%
Էլեկտրաէներգիայի բաշխման հզորությունը	≥360 կՎԱ
Հզորության գործակից	≥0,96
Էլեկտրաէներգիայի մատակարարման լարումը	3-փուլ 380V/50Hz (սարքավորումը կարող է աշխատել 380V±5% լարման վրա)

Համառոտ ներածություն և 300 ԿՎտ պինդ վիճակի բարձր հաճախականության կոմպակտ խողովակների եռակցման սարքի առավելությունները

Հարգելի հաճախորդներ, շնորհակալություն մեր սարքավորումն ընտրելու համար։ Մենք կանենք ամեն ինչ՝ բարեխղճորեն համագործակցելու ձեզ հետ, որպեսզի մեր սարքավորումները և վաճառքից հետո սպասարկումը լավ աշխատեն, լավագույն կատարումը և առավելագույն օգուտը ձեզ համար ստեղծելու համար:

Ավելորդ կորուստներից խուսափելու համար այժմ մենք կցանկանայինք ավելի մանրամասն նկարագրել սարքավորումների տեղադրման և օգտագործման պահանջները և նշվելիք խնդիրները:

Այս սարքավորումը բարձր տեխնոլոգիական մեքենա է և խնամքով մշակվել է մեր ընկերության ինժեներների կողմից՝ մեր ընկերության ընդհանուր պինդ վիճակի բարձր հաճախականության հիման վրա: Նաև այս եռակցիչը օգտագործվում է ուղիղ կարով եռակցված խողովակի (ինդուկցիոն եռակցման, կոնտակտային եռակցման), կարծրացման, զոդման և այլնի ոլորտում: Համեմատած բնօրինակ և սովորական պինդ վիճակի բարձր հաճախականության սարքավորումների հետ, այն ունի հետևյալ առավելությունները.

1.Փոքր չափսեր և թեթև քաշ. ուղղիչ հատվածը և ինվերտերի մասը տեղադրված են մեկ պահարանում: Տեղադրումը կոմպակտ է և ողջամիտ: Ընդհանուր ծավալը 50%-ով փոքր է, քան նույն բնութագրի սովորական բարձր հաճախականության սարքավորումները, իսկ քաշը կրճատվել է ավելի քան 30%-ով։

2. Էներգախնայողություն և ջրի խնայողություն. առանց իջեցվող տրանսֆորմատորի, փոխկապակցման մալուխները ակնհայտորեն կրճատվում են, իսկ հզորության գործակիցը հասնում է մինչև 0,95-ի՝ այդպիսով նվազեցնելով շատ գծերի կամ մալուխների կորուստները: Փորձարկումները ցույց են տվել, որ այս սարքավորումը կարող է խնայել էլեկտրաէներգիայի ավելի քան 5%-ը, քան սովորական պինդ վիճակի բարձր հաճախականությամբ նույն տեխնիկական սարքավորումները:

3. Ուղղիչի մասը ընդունում է դիոդային անկառավարելի ուղղիչ կամուրջը, ուստի փուլը ճանաչելու կարիք չկա, իսկ եռաֆազ սնուցման ABC-ն միացված է ազատ, ինչը հարմար է փորձարկման և սպասարկման համար։

Հիմնական շղթայի նկարագրությունը

Այս սարքի հիմնական միացումը հիմնականում նույնն է, ինչ թրիստորի միջանկյալ հաճախականության սնուցման աղբյուրը (տես կից նկարը): Եռաֆազ 380V AC-ը մտնում է եռաֆազ լիարժեք կառավարման կամուրջ և դառնում իմպուլսացիոն DC: Հարթեցնող ռեակտորը և զտիչ սարքը փոխակերպում են այս DC ֆիլտրը ուղիղ DC-ի, այնուհետև դառնում են բարձր հաճախականությամբ AC մատակարարման բաք միաֆազ ինվերտորային կամրջի միջոցով: Շղթան (կոնդենսատորը և ինդուկտորը կազմում են տանկ) գործում է որպես տատանվող էներգիայի աղբյուր:
