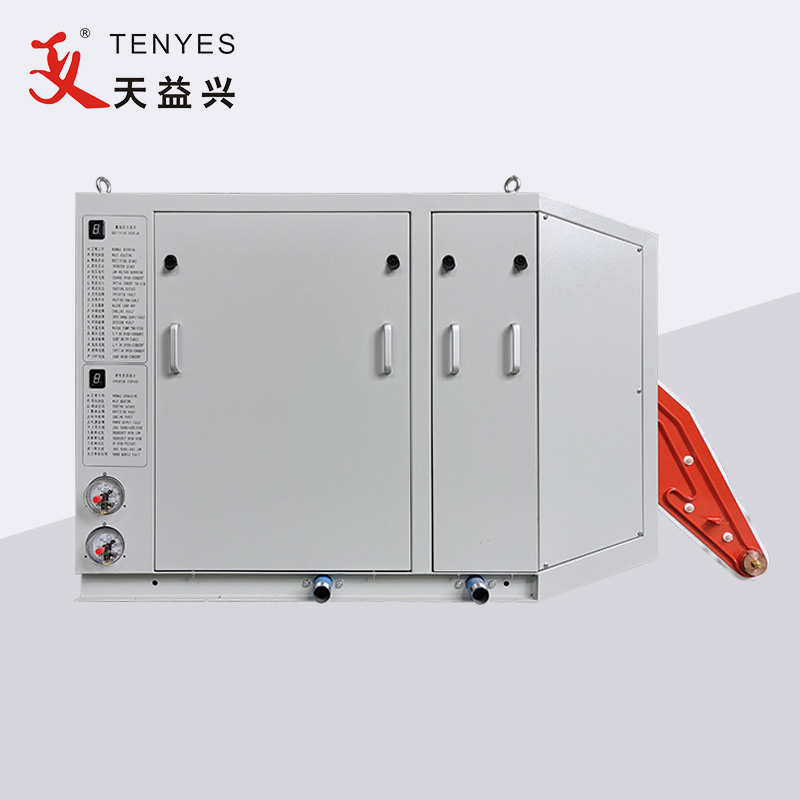

100 ԿՎտ պինդ վիճակի բարձր հաճախականության կոմպակտ խողովակի եռակցման սարք

TENYES-ը չինական ընկերություն է, որը մասնագիտացած է բարձրորակ պինդ վիճակի բարձր հաճախականությամբ եռակցման սարքավորումների արտադրության մեջ, ներառյալ 100 ԿՎտ պինդ վիճակի բարձր հաճախականությամբ կոմպակտ խողովակների եռակցման սարքը: Որպես պրոֆեսիոնալ արտադրող և մատակարար, ընկերությունն առաջարկում է մի շարք ապրանքներ, որոնք նախատեսված են տարբեր արդյունաբերական ծրագրերի կարիքները բավարարելու համար: 100 ԿՎտ պինդ վիճակի բարձր հաճախականության կոմպակտ խողովակի եռակցիչը ունի կոմպակտ և թեթև դիզայն: Ուղղիչի և ինվերտորի հատվածները մեկ պահարանի մեջ համատեղելով՝ մեքենայի ընդհանուր ծավալը կրճատվում է ավելի քան 50%-ով՝ համեմատած նմանատիպ չափի սովորական բարձր հաճախականությամբ եռակցման սարքի հետ: Բացի այդ, դրա քաշը կրճատվել է ավելի քան 30%-ով, ինչը մեքենան դարձնում է ավելի շարժական և խնայող տարածք:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Սարքավորման անվանումը՝ 100 ԿՎտ պինդ վիճակի բարձր հաճախականության կոմպակտ խողովակների եռակցման սարք

Սարքավորման բնութագրերը՝ GGPY100KW

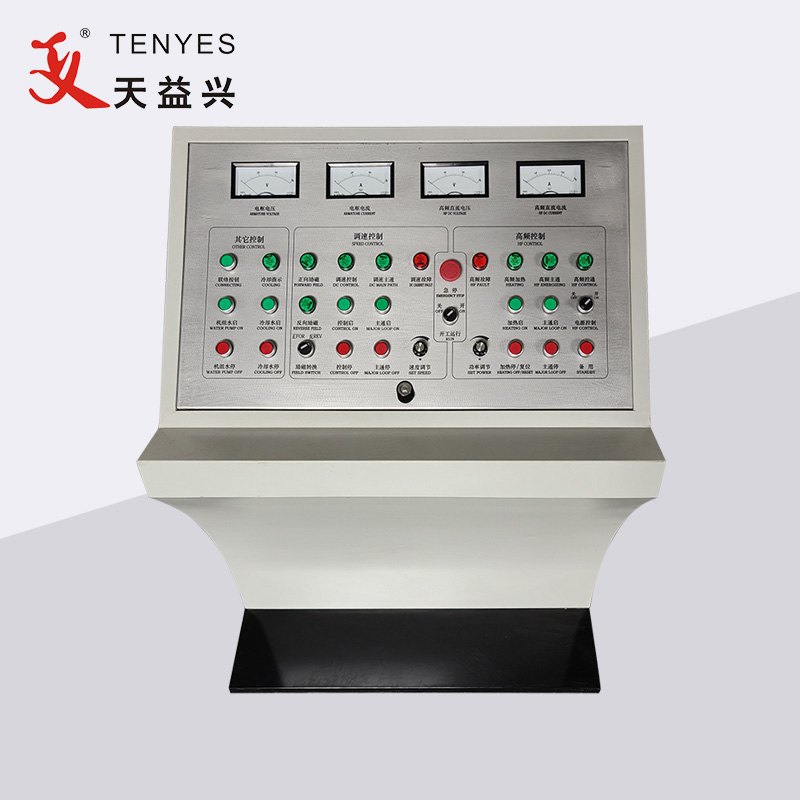

Բաղադրիչներ՝ հիմնական պահարան, շահագործման վահանակ, հովացման համակարգ

Սարքավորումների օգտագործումը. հիմնականում օգտագործվում է սովորական ածխածնային պողպատի, չժանգոտվող պողպատի, ալյումինի և այլ գունավոր մետաղական խողովակների եռակցման համար:

Հատկություններ:

1. Բարձր հզորության գործակից. Հզորության գործակից ≥ 0,95, այս սարքավորման համար ռեակտիվ հզորության փոխհատուցման լրացուցիչ սարքավորում չի պահանջվում:

2. Էներգախնայողություն և բարձր արդյունավետություն. Քանի որ սովորական բարձր հաճախականությամբ մեկուսացման հետընթաց տրանսֆորմատորը հեռացվում է, փոխկապակցման գիծը զգալիորեն կրճատվում է, ուստի ռեակտիվ էներգիայի կորուստը կրճատվում է: Փորձարկումները ցույց են տվել, որ բոլորը մեկում սարքը խնայում է մոտ 30%՝ համեմատած սովորական պինդ վիճակում բարձր հաճախականության հետ:

3. Ելքային հզորությունը կայուն է. ելքային ալիքի գործակիցը փոքր է, եռակցված պողպատե խողովակն ունի ավելի քիչ փորվածքներ, եռակցման կարը ավելի միատեսակ է, ավարտը բարձր է, և զոդման որակը լավ է:

4. Փոքր չափսեր, թեթև քաշ, պարզեցված կապ, ամբողջական պաշտպանություն, անսարքության շղթայի պաշտպանության ժամանակը ≤10us, հարմար կարգաբերում և սպասարկում և ավելի հուսալի սարքավորումներ:

Կիրառման շրջանակը.

①　Պողպատե խողովակի տրամագիծը φ 7- φ 12

②　Շերտի պողպատի պատի հաստությունը 0,2-1 մմ է

③　Եռակցման մեթոդ՝ ինդուկցիոն եռակցում

④　Եռակցման արագությունը՝ 60-130 Մ/ր

Գործառնական պարամետրեր.

① Գնահատված հզորությունը՝ 100 ԿՎտ

② Գնահատված DC լարումը` 250 Վ

③ Գնահատված DC հոսանք՝ 450A

④ Գնահատված հաճախականությունը՝ 600KHZ

⑤ Ընդհանուր արդյունավետություն՝ ≥ 85%

⑥ Ելքային բարձր հաճախականության հզորություն՝ ≥ 100 կՎտ

Էլեկտրամատակարարման պահանջները.

① Էլեկտրամատակարարման ձևը. եռաֆազ չորս լարերի հոսանքի հաճախականություն AC, գծի լարումը 380 ± 5%,

② Էլեկտրամատակարարման հզորությունը՝ ավելի քան 100 կՎԱ:

③ Հզորության գործակից՝ ≥ 0,85

④ Էլեկտրամատակարարման մալուխ՝ պլաստիկ պղնձե մետաղալար ≥ 75 մմ²մեկ փուլով, հողային մետաղալար ≥ 30 մմ²

100 ԿՎտ պինդ վիճակի բարձր հաճախականության կոմպակտ խողովակի եռակցման սարք այն ներառում է ուղղիչ և ինվերտոր:

ուղղիչ մաս. այն օգտագործվում է եռաֆազ 380V AC ուղղիչը լարման կարգավորումից հետո 0-250V կարգավորվող DC հոսանքի փոխելու համար, որպեսզի բավարարի հետագա ինվերտորային միավորի կարիքները: Ներկառուցված եռաֆազ ուղղիչ կամուրջ, լիցքավորման կոնդենսատոր, IGBT կամուրջ, հարթեցնող ռեակտոր, զտիչ սարք, կառավարման և պաշտպանության միացում և ցուցադրման գործիք:

Ուղղիչի կառավարման սխեմայի բնութագրերը. այն կառավարվում է մեկ չիպային միկրոհամակարգիչով (mcs89c51) և լայնածավալ թվային ինտեգրված միացումով, բարձր հսկողության ճշգրտությամբ, արագ արձագանքմամբ և հստակ վիճակի ցուցադրմամբ:

Ծրագրային ապահովման պաշտպանության ռեժիմ՝ բարձր գերհոսանք (9), ցածր գերհոսանք (8), արտաքին անսարքություն (4), մուտքային սնուցման անսարքություն (ֆազային կորուստ, գերլարում, ցածր լարում, եռաֆազ լարման լուրջ անհավասարակշռություն, էկրան 3), հովացման ջրի անսարքություն (2), լարման և հոսանքի անհամապատասխան հարաբերակցություն (L), ինվերտորի անսարքություն (Y):

Սարքավորումների պաշտպանություն. հիմնական անջատիչ պաշտպանություն, դիմադրության հզորության կլանում, դիմադրության պաշտպանություն (կայծակից պաշտպանություն), արագ հալման պաշտպանություն:

ինվերտորային մաս. ուղղիչ պահարանի կողմից ուղարկված 0-250 DC հոսանքը շրջել հարյուրավոր կՀց բարձր հաճախականության հոսանքի մեջ՝ եռակցված խողովակների կարիքները բավարարելու համար:

Inverter-ի կաբինետը կազմված է հետևյալ մասերից՝ էներգաբլոկ, կապուղու կոնդենսատոր, արտահոսքի ռեակտիվություն, կառավարման միացում, հովացման օդորակիչ և այլն:
