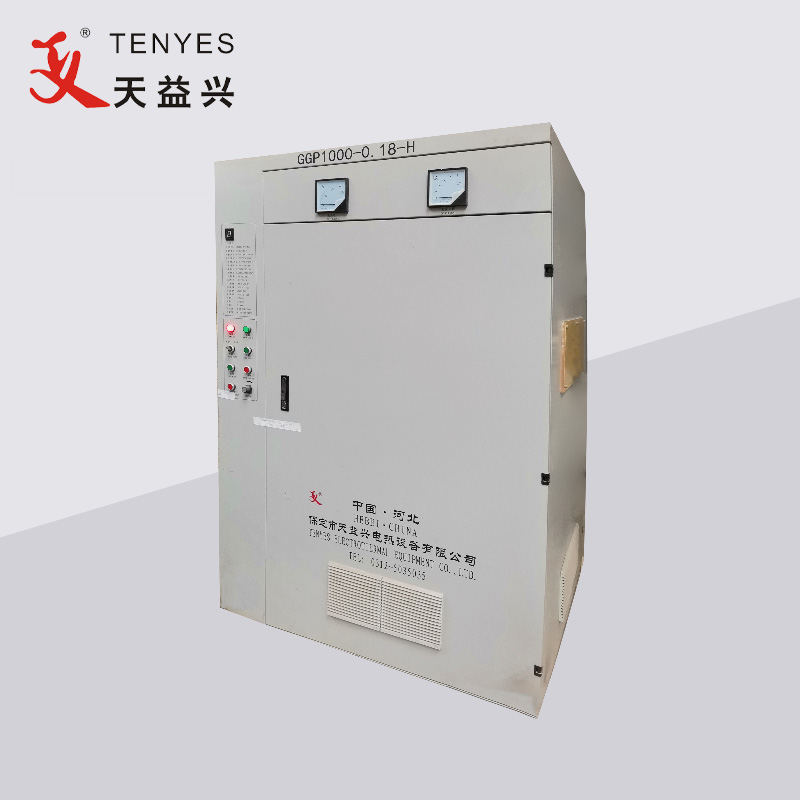

TENYES 1000KW բարձր հաճախականությամբ խողովակների եռակցման մեքենան հիմնականում բաղկացած է նվազող յուղի տրանսֆորմատորից, ուղղիչ պահարանից, ինվերտորային պահարանից, կոնսոլից, հովացման համակարգից, աջակցության ինվերտորային պահարանի համար նախատեսված բրա, որը երբեմն նաև համընկնում է DC վարորդի հետ՝ ըստ հաճախորդի պահանջների:
TENYES 1000KW Բարձր հաճախականությամբ խողովակների եռակցման մեքենա Սովորական եռաֆազ հոսանքի հզորությունը (գծի լարումը 380V, հաճախականությունը 50HZ) կրճատվում է տրանսֆորմատորով (գծային լարում 200V, հաճախականությունը 50HZ), մտնում է ուղղիչի պահարան, ենթարկվում է ֆիլտրացման, լարման, կարգավորման և կարգավորման, դառնում է անընդհատ կարգավորելի DC հզորություն 0-ից մինչև 240 Վ; Կրկին մտնելով ինվերտորային կամուրջ (օգտագործելով բարձր հզորության տրանզիստոր MOSFET), այն դառնում է բարձր հաճախականության հոսանք, որը կարող է մատակարարվել բեռնվածքի բնիկին՝ ինդուկցիոն ջեռուցման համար: Ինվերտերի բնիկ էներգաբլոկը ընդունում է մոդուլային կառուցվածք, և յուրաքանչյուր զույգ էներգաբլոկ կարող է թողարկել ավելի քան 50 ԿՎտ հզորություն: Օգտագործվող էներգաբլոկների քանակը տատանվում է կախված սարքավորումների հզորությունից, և սարքավորման հիմնական կառուցվածքը նույնն է՝ անկախ դրա չափերից։ Սլոտը մի շարք զուգահեռ հիբրիդային ռեզոնանսային ձև է, առանց բարձր լարման և ելքային տրանսֆորմատորի: Այս սարքում օգտագործվող էներգաբլոկների թիվը տասնվեց զույգ է:
Դիմում |
Գործողություն պարամետր |
Ուժ մատակարարում |
|||
Պողպատե խողովակ OD |
Φ273-Φ406 |
Գնահատված ուժ |
1000 կՎտ |
Ուժ մատակարարման ձևը |
3AC 380±5% |
Պողպատե շերտի հաստությունը |
8,0-10,0 |
Գնահատված DC լարում |
240 Վ |
||
Եռակցում ռեժիմ |
Ինդուկցիա կամ կոնտակտի տեսակը |
Գնահատված DC հոսանք |
5000 Ա |
Ուժ բաշխման հզորություն |
Ավելի մեծ քան 1500 ԿՎԱ |
Գնահատված հաճախականությունը |
150 կՀց |
Ուժ գործոն |
≥0,85 |
||
Եռակցում արագություն |
10-20 (մ) |
Արդյունավետություն |
≥85% |
Ուժ մատակարարման մալուխ |
Յուրաքանչյուրը պլաստմասսա ծածկված պղնձե մետաղալարերի փուլ ≥1000 մմ² Գետնին մետաղալար ≥400 մմ² |
